Муфта концевая термоусадочная муфта КНТп 10кВ с болтовыми наконечниками (М) и без, для кабеля с рабочим напряжением до 10 кВ (ТУ 3599-003-01394461-04) 1.

Муфта концевая термоусадочная муфта КНТп 10кВ с болтовыми наконечниками (М) и без, для кабеля с рабочим напряжением до 10 кВ (ТУ 3599-003-01394461-04)

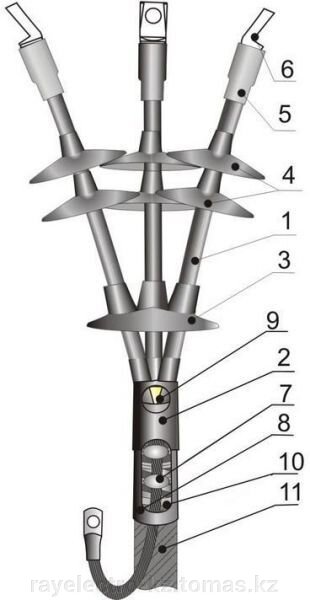

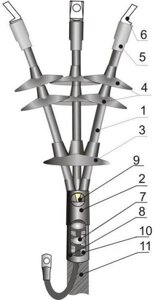

1. Трубка изолирующая
2. Перчатка изолирующая
3. Распорный изолятор
4. Фазный изолятор
5. Изолирующая манжета
6. Наконечник болтовой
7. Провод заземления с наконечником
8. Манжета бандажирующая
9. Заполнитель конус
10. Бронеленты
11. Кабель

РАСШИФРОВКА ОБОЗНАЧЕНИЙ МУФТЫ 3 КНТП 10 (70-120)(М):

3 - КОЛИЧЕСТВО ЖИЛ КАБЕЛЯ
К - КОНЦЕВАЯ
В - НАРУЖНОЙ УСТАНОВКИ
Т - ТЕРМОУСАЖИВАЕМАЯ МУФТА
П - НАЛИЧИЕ ПЕРЧАТКИ
10 - МАКС. НАПРЯЖЕНИЕ
(70-120) - СЕЧЕНИЕ ЖИЛ КАБЕЛЯ
(М) - В КОМПЛЕКТ ПОСТАВКИ МУФТЫ ВХОДИТ БОЛТОВОЙ НАКОНЕЧНИК

ОПИСАНИЕ.
Муфта КНТП 10 кВ предназначена для оконцевания 3-х жильных кабелей с пластмассовой или маслопропитанной бумажной изоляцией. Концевая термоусадочная кабельная муфтаКНТП 10 монтируется на кабеле с напряжением переменного тока до 10 кВ включительно, проложенным на открытом воздухе.
Муфты концевые кабельные КНТп 10 кв обладают высокой герметичностью, механической и термической прочностями, имеют высокие электроизоляционные свойства. Муфты КНТП устойчивы к ультрафиолетовому излучению.
